相同底材的不同處理方式對(duì)陰極彩色電泳涂料漆膜色差的影響

隨著電泳涂裝技術(shù)的不斷發(fā)展，電泳漆在家電、五金等方面也得到了越來(lái)越多的使用。根據(jù)市場(chǎng)的需要，電泳漆的顏色也越來(lái)越豐富，不再僅限于黑色和灰色了。所以陰極彩色電泳漆就得到了普及，因此色差的控制就成為了困擾彩色電泳漆用戶的一個(gè)難點(diǎn)問(wèn)題了。

下面泓和順小編就來(lái)講解一下這個(gè)色差的形成機(jī)理和怎么來(lái)解決這個(gè)問(wèn)題。

色差的形成機(jī)理：

電泳漆在其交聯(lián)固化時(shí)由于交聯(lián)劑的關(guān)系，會(huì)產(chǎn)生一點(diǎn)黃變，但是這種黃變是可以通過(guò)色漿加以調(diào)整的，屬于可控范圍的黃變?？蛻粼趯?shí)際的電泳涂裝過(guò)程中，在一些經(jīng)過(guò)酸洗的鋼鐵底材上仍會(huì)出現(xiàn)較大的黃變現(xiàn)象，而一些鍍鋅件和鋁合金產(chǎn)品就不會(huì)有很大的色差變化，這是怎么回事呢？原因就是由于鋼鐵底材在酸性潮濕的環(huán)境下與氧氣發(fā)生反應(yīng)，被氧化成Fe2+(淺綠色)和Fe3+(黃褐色)離子，在高溫固化過(guò)程中，F(xiàn)e2+和Fe3+的一些化合物導(dǎo)致漆膜黃綠相增加，導(dǎo)致出現(xiàn)色差問(wèn)題。而Zn2+與Al3+均是無(wú)色的離子，因此即使有溶出，對(duì)于漆膜的色相影響也并不明顯。

下圖為陰極彩色電泳漆以同樣的材質(zhì)在同樣的工藝條件下，經(jīng)過(guò)不同表面處理電泳后漆膜的色差對(duì)比數(shù)據(jù)。

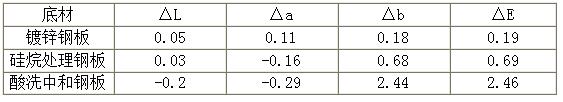

圖：不同底材處理方式對(duì)陰極彩色電泳涂料漆膜色差的影響

從上圖可以明顯的看出：鍍鋅鋼板由于鍍鋅層顏色較淺，因此顏色最為接近；而硅烷處理后的鋼板由于封閉了底材，有一點(diǎn)黃變，但并不是很明顯；而酸洗除銹后在通過(guò)弱堿中和的鋼板由于加熱時(shí)底材直接與水接觸，產(chǎn)生了Fe3+離子，再加上酸洗時(shí)產(chǎn)生的Fe2+離子，使漆膜黃綠相，導(dǎo)致色差明顯。

通過(guò)上面的對(duì)比分析，就容易得出了黃變的問(wèn)題所在了。那有什么解決辦法呢？目前比較理想的解決辦法就是：在使用彩色陰極電泳涂料對(duì)鋼鐵底材進(jìn)行電泳前處理時(shí)，盡量使用機(jī)械除銹，比如采用噴砂、打磨或者拋丸等工藝來(lái)替代酸洗工藝，盡可能使用鋅系磷化與硅烷處理，避免鐵離子影響電泳漆膜的彩色效果。

深圳市泓和順科技有限公司是一家電泳漆廠家，同時(shí)可提供電泳涂裝解決方案設(shè)計(jì)；電泳涂裝生產(chǎn)線設(shè)計(jì)、建設(shè)；電泳技術(shù)支持；售后服務(wù)保障于一體的專(zhuān)業(yè)服務(wù)。尤其在彩色電泳漆領(lǐng)域有著豐富的經(jīng)驗(yàn)，如果大家對(duì)：不同底材處理方式對(duì)陰極彩色電泳涂料漆膜色差的影響問(wèn)題還沒(méi)能明白的，歡迎來(lái)電咨詢了解。
